EasySteel
Soluzioni

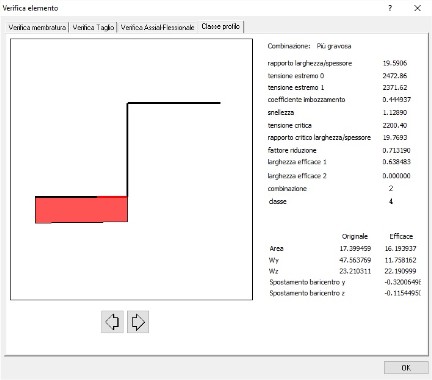

Gestione dei profili di classe 4 tramite aree equivalenti rigorosamente determinate tramite
analisi tensionale della sezione
analisi tensionale della sezione
EasySteel è un ambiente di Nòlian All In One dedicato alla verifica di giunti e membrature in acciaio.
Normativa
EasySteel è in grado di rispondere ai requisiti della normativa 14 gennaio 2008 quindi non elenchiamo qui le caratteristiche di EasySteel relative appunto della normativa ma, in considerazione della la complessità dell’argomento e della grande possibilità espressive delle strutture in acciaio, si rimanda alla apposita sezione del manuale del programma per una completa informazione sulle modalità e sui limiti del programma.
Classificazione e verifica delle membrature
Le membrature oggetto di verifica in EasySteel sono in acciaio a sezione costante laminate a caldo di tipo I, H, U, L, T e tubolari oppur definite tramite contorno poligonale monoconnesso. Le verifiche sono di resistenza e stabilità per azioni combinate per tutte le combinazioni delle azioni previste dalla normativa. La classificazione delle sezioni per problemi di instabilità locale, viene eseguita con metodi di analisi tensionale non lineare e la verifica delle sezioni di classe 4 è eseguita con il metodo delle aree equivalenti.
Classificazione delle membrature
La “classificazione” delle sezioni a fini elle verifiche viene eseguita in EasySteel tramite il calcolo non lineare del diagramma momento-curvatura considerando ad ogni passo i fattori di instabilità dei componenti del profilo. Vengono così superate le incompletezze della normativa che non considera le azioni biassiali. Allo stato attuale EasySteel non verifica le membrature di classe 4 eccetto le IPE con sola anima in classe 4.
Documentazione del progetto
EasySteel produce la documentazione sia dei dati che dei risultati in forma tabellare tematica sia per le verifiche delle membrature che dei giunti, produce, esportandole, come gli altri ambienti di Nòlian All In One in formato HTML o RTF.
Disegni di assemblaggio e dei giunti
EasySteel esporta nel sistema BIC, come gli altri ambienti di Nòlian All In One, l’insieme dell’assemblaggio delle membrature e il disegno dei giunti con distinta degli accessori.
Gestione e verifica dei giunti
EasySteel gestisce i giunti standard i cui metodi di verifica sono consolidati in letteratura ed in larga parte descritti negli Eurocodici. La tipologia dei giunti viene determinata automaticamente tramite l'analisi della geometria e della tipologia dei profili concorrenti nel giunto.
L'editor dei giunti
I giunti in EasySteel sono configurabili, nell’ambito della tipologia decisa, fino all’ultimo dei componenti del giunto. Le verifiche, successive alle modifiche, tengono ovviamente conto di queste. Tutti i parametri che definiscono il singolo giunto possono essere gestiti. Inoltre la modifica da parte dell'operatore dei parametri che possano influire sugli allineamenti dei giunti vicini, innesca un sistema ricorsivo che individua automaticamente una riparametrizzazione che assicuri, ragionevolmente, una soluzione costruttiva ammissibile. Se, ad esempio, si cambia lo spessore della piastra di un giunto, la membratura collegata viene disassata e ciò comporta una modifica al giunto opposto e così via.
Verifica dei giunti
Le verifiche dei giunti espongono i risultati sia graficamente che a dialogo. Il dialogo fornisce anche i criteri di resistenza di tutti i componenti del giunto per poter intervenire, se necessario sui componenti del giunto inadeguati.
APPROFONDIMENTI
Descrizione: ambiente di verifica, ottimizzazione e disegno esecutivo di membrature strutturali in acciaio.
Limiti del problema: EasySteel è nato per poter gestire le mesh di elementi finiti del tutto generali di Nòlian e quindi non ha limiti virtuali in quanto gestisce elementi comunque disposti nello spazio tridimensionale e comunque sollecitati senza limitare il progetto a sotto-problemi piani o a sotto-tipologie che limitino la generalità delle strutture trattabili con Nòlian. Sono supportati gli elementi finiti Asta e Trave di Nòlian con profilo assegnato da sagomario.
Sono supportati profili standard da sagomario e giunti standard codificati negli Eurocodici. Sono suppoortati profili definiti tramite una sezione poligonale monoconnessa.
Prima dell'eventuale acquisto, è opportuno verificare se i profili e i giunti supportati rispondono alle proprie esigenze progettuali perché la libreria di elementi supportati non è ampliabile dall'utente.
Sono supportati profili standard da sagomario e giunti standard codificati negli Eurocodici. Sono suppoortati profili definiti tramite una sezione poligonale monoconnessa.
Prima dell'eventuale acquisto, è opportuno verificare se i profili e i giunti supportati rispondono alle proprie esigenze progettuali perché la libreria di elementi supportati non è ampliabile dall'utente.
Metodi di calcolo: a differenza del progetto del calcestruzzo, la snellezza delle membrature in acciaio impone metodi di progetto che, se condotti in modo completo sarebbero ingiustificatamente complessi. Pertanto vengono usati i metodi specifici reperibili nella letteratura internazionale e nelle normative che tengono conto della complessità tramite un approccio euristico. Quindi EasySteel si basa sui modelli di calcolo consigliati dalle normative e in modo particolare sul DM 14 gennaio 2008 Per i giunti la verifica viene effettuata solo con il metodo degli stati limite secondo Eurocodici e succitato DM. Si ricorda che se si è effettuata una analisi non lineare per effetti del secondo ordine con Nòlian non è necessario assegnare le difficilmente determinabili” lunghezze libere d’inflessione” in quanto le sollecitazioni calcolate sono quelle “esatte” che tengono conto dei fenomeni di instabilità. Ciò aggiunge una grande sicurezza e affidabilità ai risultati ottenuti con EasySteel.
Metodi di input: la geometria e i dati del problema sono tutti già definiti in Nòlian quindi EasySteel necessita solo della configurazione con i parametri di progetto desiderati (metodo di calcolo, resistenze caratteristiche dei materiali etc.). Questa configurazione può essere anche fatta una volta per tutte e quindi EasySteel può verificare le membrature direttamente senza alcun ulteriore assegnazione. In ogni caso, l’utente è libero di modificare sezioni e offset, se lo ritiene opportuno, e tali modifiche sono recepite nel data base comune e quindi disponibili, eventualmente, per una nuova elaborazione in Nòlian o con gli altri programmi di EasyWorld.
Metodi di combinazione dei carichi: E’ possibile definire ogni condizione di carico secondo la sua tipologia (permanente, variabile, eccezionale etc.). Tramite queste definizioni, il programma effettua le combinazioni previste dalle normative usando fattori di combinazioni assegnabili dall’utente. Le combinazioni così effettuate possono essere controllate, modificate e vengono riportate nelle stampe. A queste combinazioni se ne possono aggiungere di personali o si possono avere solo combinazioni personali con qualsiasi fattore di combinazione. Le combinazioni di progetto e di servizio vengono eseguite separatamente ma con gli stessi criteri sopra descritti.
Oltre a queste combinazioni di progetto si possono generarsi delle nuove condizioni combinando lòe condizioni base con i metodi voluti (SRSS, percentuale, lineare etc.). In genere queste combinazioni, se necessarie, si possono fare già direttamente in Nòlian.
Oltre a queste combinazioni di progetto si possono generarsi delle nuove condizioni combinando lòe condizioni base con i metodi voluti (SRSS, percentuale, lineare etc.). In genere queste combinazioni, se necessarie, si possono fare già direttamente in Nòlian.
Verifiche delle membrature: Vengono eseguite le verifiche di resistenza assiale-flessionale, di instabilità presso-flessionale,di instabilità flesso-torsionale, di resistenza al taglio secondo i due assi locali, di instabilità al taglio. I risultati delle verifiche, i termini di fattore di sicurezza, vengono esposte sia a dialogo per gli elementi voluti, che a scala di colori sul disegno della struttura per una immediata visualizzazione dei risultai.
Verifiche dei giunti: i giunti vengono verificati secondo gli Eurocodici. I giunti dei quali si effettuano le verifiche complete sono quelli tipici per i quali esistono dei modelli standard consolidati di verifica, La Softing non impiega modelli di verifica non convalidati per giunti non tipici per una assoluta sicurezza per l’operatore. I giunti tipici supportati sono i seguenti: giunto trave colonna flangiato, saldato imbullonato con accessori standard (squadrette copri ala etc.). giunto in asse con piastra d’anima, giunto trave-trave a squadrette, giunto di fondazione, giunti di controventi, giunti tra profili angolari anche accoppiati.
Editing dei giunti: un sofisticato sistema che vede il giunto come un assemblaggio di sotto insiemi, consente la personalizzazione completa delle tipologie di giunto supportate.
Rappresentazioni della struttura: la struttura viene rappresentata sia nel modello a elementi finiti che nel modello solido renderizzato. Vari parametri consentono di includere nella rappresentazione vari particolari fino al disegno completo della struttura completa dei giunti, degli accessori dei giunti, delle saldature e dei bulloni. Il metodo di rendering è velocissimo e consente di “esplorare” il modello della struttura per controllarne la adeguatezza alle proprie esigenze.
Disegni esecutivi: Si possono esportare nel sistema CAD i disegni esecutivi di interi gruppi strutturali (telai, capriate etc.) e i disegni esecutivi dei giunti (nelle tre proiezioni ortogonali standard). I disegni dei giunti sono arricchiti di marcatura locale e della distinta grafica degli accessori e di note costruttive assegnate dall’utente. Le interferenze e gli errori di dimensionamento sono disegnati in rosso per indicare tale evenienza (ad esempio la distanza dei bulloni dal bordo di un angolare non rispettata per errata scelta dei diametri da parte dell’utente).Gli esecutivi vengono esportati nel sistema CAD di EasySteel (il “BIC”) alla scala voluta potendo avere nello stesso foglio parti del disegno anche a scale diverse e anche con immagini raster copiate dallo schermo e incollate sullo stesso foglio (ad esempio assonometrie di assemblaggio renderizzato dei giunti).
Stampa dei disegni esecutivi: i fogli del sistema CAD integrato di EasySteel (il “BIC”, comune a tutti i post-processori di EasyWorld) sono di formato definibile dall’utente, di scala voluta e di unità di misura volute e possono essere automaticamente dotati di cartiglio personalizzato. La produzione delle tavole esecutive può avvenire in vari modi, dalla registrazione in vari foranti grafici (eps, dxf, bitmap) alla stampa tramite stampante e alla riproduzione su plotter sia come stampante che nel linguaggio HPGL2.
Stampa delle verifiche: output dei dati e dei risultati su file in formato RTF o HTML, completamente configurabile nei contenuti. Per l’eventuale inserimento delle stampe di EasySteel nel contesto di una “relazione di calcolo” impaginata automaticamente secondo criteri personalizzati, si veda l'ambiente EasyQuill.
Normative: DM 14 gennaio 2008.
Certificazioni: La Softing è certificata ISO 9002 per le procedure di assistenza, aggiornamento e modifica del software. La Softing è stata fondata nel 1983 e da allora produce software per ingegneria.
